【ＧＮＳピンネット工法】

２、施工手順

施工工程

項目 作業手順 施工画像
1.事前準備 (1)事前調査
(2)施工計画書の作成
(3)作業者の事前教育および健康診断
2.準備作業 (1)作業計画に基づく工具および資材の搬入
(2)養生
3.高圧洗浄 高圧洗浄
4.下地処理 (1)既存仕上げ面の調査診断
(2)脆弱部の補修
(3)鉄筋の露出補修
(4)欠損補修
(5)ひび割れの補修
(6)浮き補修
5.プライマー塗布 GNSプライマー塗布
6.フィラー塗付け GNSフィラーの塗付け
7.ネット埋込み GNSネット埋込み


8.アンカーピン打込み GNSアンカーピン打込み
9.アンカーピン頭部処理 GNSアンカーピン頭部の処理
10.フィラー塗付け GNSフィラー塗付け
11.新規仕上材 新規仕上げ材の施工
13.検査報告 (1)目視検査
(2)付着力・引張強度検査
(3)工事報告書作成
(4)工事基本保証書作成

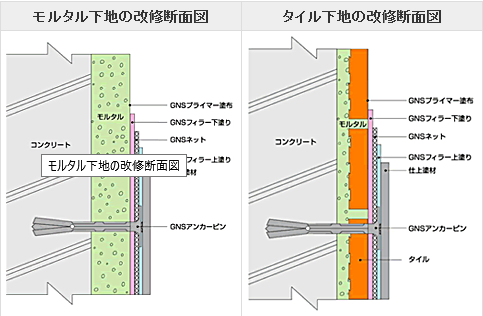

施工断面図

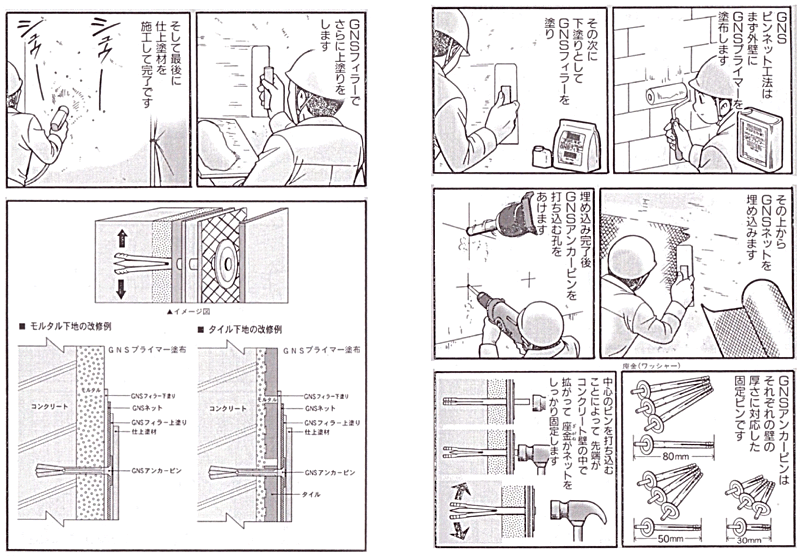

＜マンガで見る施工工程＞

大規模集合住宅などの管理組合の方々にも理解しやすい、マンガで解説したGNSピンネット工法小冊子があり、施工工程の概要を分かりやすく解説しています。その施工工程のページをご紹介します。
